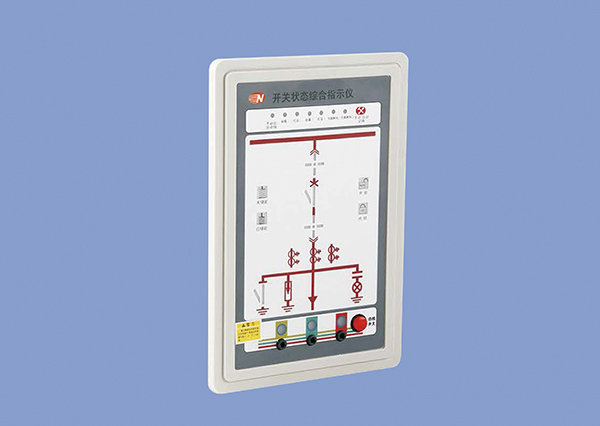

QN-KZX-Ⅰ开关状态显示装置

特点：采用LED指示灯显示，面板简洁免设置，操作维护简单等特点，具有使用性能稳定、寿命长等特点。

功能简述：一次回路动态模拟图；两路温湿度凝露显示及控制、核相及自检，强制启动负载功能；高压带电显示及强制带电闭锁，断路器分合闸指示及储能/未储能指示、超温报警功能。

技术性能指标：

工作电源：AC/DC 110-220V 50HZ ±10%

温度启动：升温（默认5℃）/降温（默认35℃）

湿度启控：75%RH启控，65%RH回落

温湿功能：两路温湿度监控

触点输出：无源（常规无源常开）容量AC220V 2A

高压闭锁：启辉电压（KV）：≥15%额定母线电压

闭锁电压（KV）：≤40%额定母线电压

高压自检：装置内部自我检测高压指示及闭锁回路是否存在故障

核相：对高压柜和母联柜之间相序校验

开关量输入：无源接点

安全性能指标：

工作温度：-10℃~+55℃

工作湿度：不大于75%无腐蚀性气体场合

抗静电干扰：4000V

抗静电干扰性能：符合IEC255-22标准

绝缘性能：≥100MΩ

功耗：≤10W

工作海拔：≤3000米

介质强度：≥AC3000V

安装方式：

外形尺寸：150mm（宽）×220mm（高）×40mm（深）

开孔尺寸：121mm（宽）×181mm（高）

安装固定方式：产品采用嵌入式安装，配镀锌安装卡扣，省事便捷。

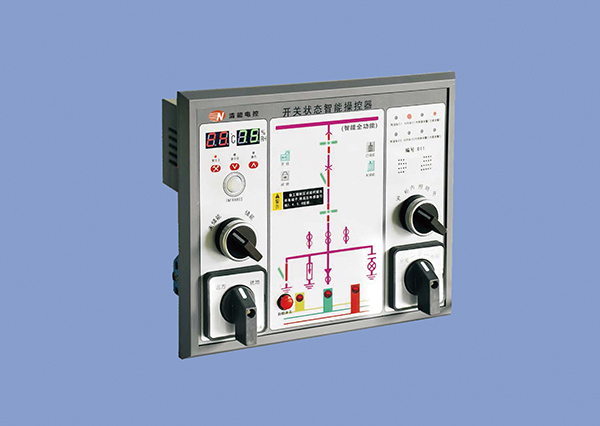

QN-KZX-Ⅱ智能操控装置

特点：本产品采用目前国际先进的单片计算芯片和AD测量芯片，结合先进的自诊断软件，具有测量精度高，抗干扰能力强，运行可靠等特点。采用数码显示，高清晰度且无需背光便可读出显示值，具有使用性能稳定、寿命长等特点。

功能简述：一次回路动态模拟图，两路温湿度显示及控制、高压、核相、自检，强制启动负载功能，RS485通讯功能；高压带电显示及强制带电闭锁，人体探测语音报警、语音防误操作报警提示、远方/就地操作、断路器分合闸控制及指示；照明控制、储能操作、超温报警功能。

技术性能指标：

工作电源：AC/DC 110-220V 50HZ ±10%

触点输出：无源（常规无源常开）容量AC220V 5A

高压闭锁：启辉电压（KV）：≥15%额定母线电压

闭锁电压（KV）：≤40%额定母线电压

高压自检：装置内部自我检测高压指示及闭锁回路是否存在故障

语音报警：断路器及接地刀误操作时进行语音报警

开关量输入：无源接点

核相：母联柜之间相序校验

人体感应：当人接近柜体时，高压柜带电或不带电语音提示

温度测量范围：-30℃~+130℃±1℃

湿度测量范围：0~99%±3%RH

通讯：RS485 ModBus协议

温湿度监控功能：两路温湿度监控

安全性能指标：

工作温度：-10℃~+55℃

工作湿度：不大于75%无腐蚀性气体场合

抗静电干扰：4000V

抗静电干扰性能：符合IEC255-22标准

绝缘性能：≥100MΩ

功耗：≤10W

工作海拔：≤3000米

介质强度：≥AC3000V

安装方式：

外形尺寸：242mm（宽）×198mm（高）×55mm（深）

开孔尺寸：220mm（宽）×165mm（高）

安装固定方式：产品采用嵌入式安装，配镀锌安装卡扣，省事便捷。
